(지특법) 안전점검(육안조사, 공동조사) 대상 및 방법 시기

📌 지하안전관리에 관한 특별법 시행규칙 [별표 3] 원문

📖 안전점검 대상 지하시설물의 종류 및 주변지반의 범위, 안전점검의 실시 시기 및 방법

(제16조제1항 관련)​

1. 안전점검 대상 지하시설물

다음 시설물들이 안전점검 대상 지하시설물로 지정됨:

• 도로 및 철도 선로 아래 설치된 지하시설물
• 직경 500mm 이상의 상수도관, 하수도관, 전기설비, 전기통신설비, 가스공급시설
• 공동구, 지하도로, 지하광장
• 도시철도시설, 철도시설, 주차장, 지하도상가
• 고압가스배관, 제조소, 유해화학물질 이송 배관 등

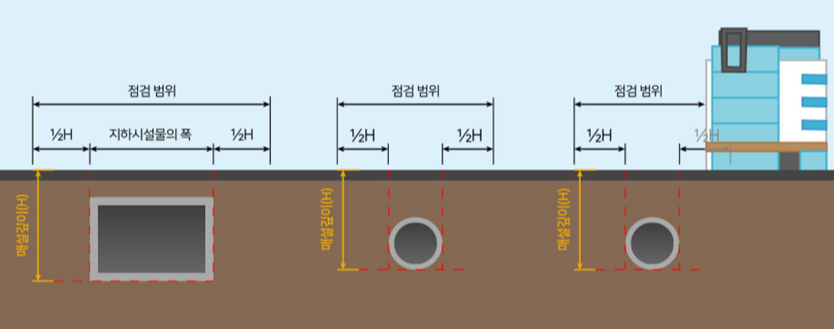

2. 안전점검 대상 주변지반의 범위

• 지하시설물을 중심으로 매설 깊이의 2분의 1에 해당하는 범위의 지표에 대해 안전점검을 실시

       다만, 주변에 건축물이 있는 경우 기술적으로 어려운 부분은 제외하고 점검

3. 안전점검의 실시 시기 및 방법

• 지반침하 육안조사: 연 1회 이상
• 지표투과레이더(GPR) 탐사를 통한 공동(空洞)조사: 5년마다 1회 이상

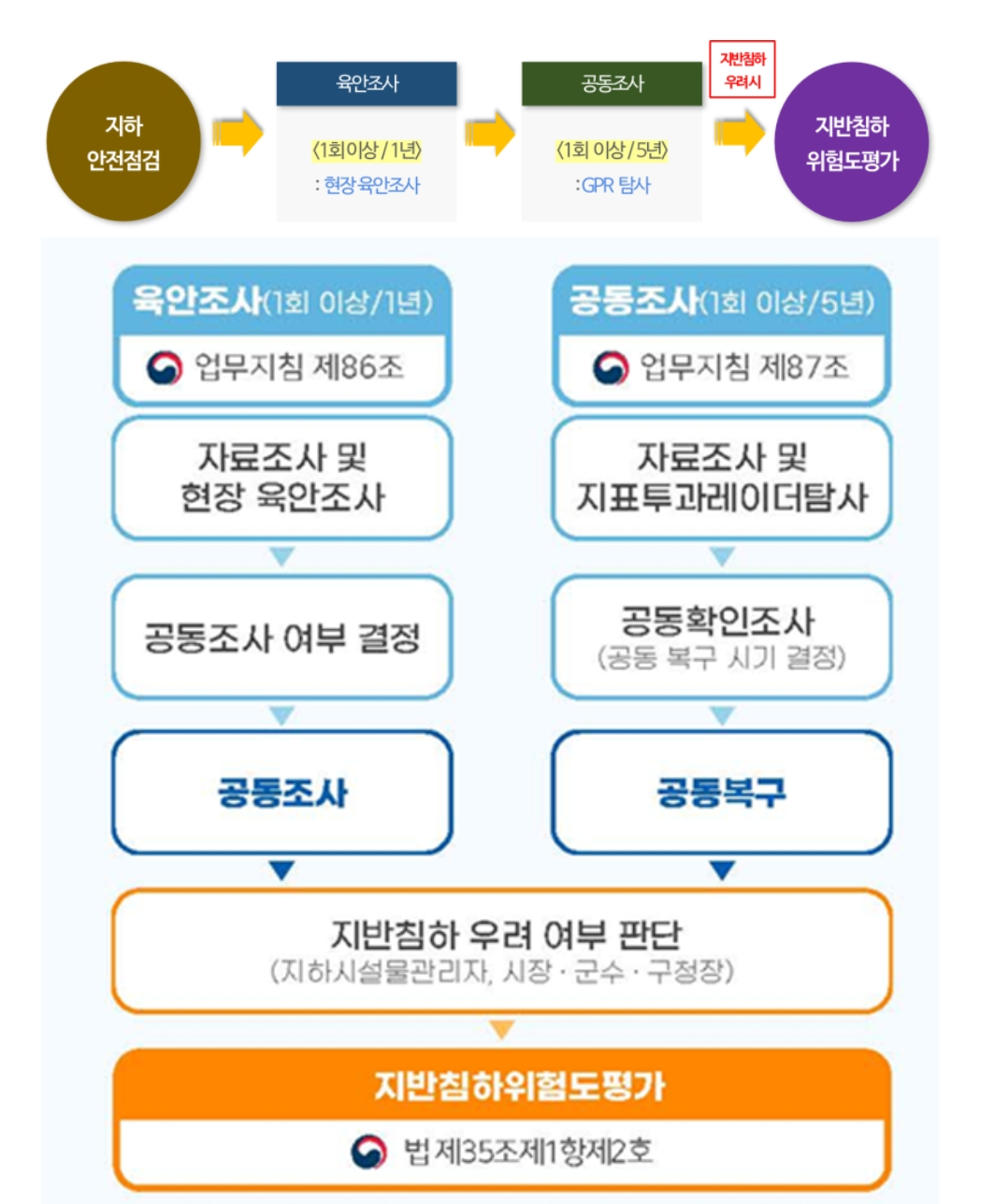

4. 안전점검 절차

① 사전 조사

🔹 점검 대상 시설물의 도면 및 기존 조사 자료 검토 🔹 과거 지반침하 및 균열 발생 기록 확인 🔹 위험 요소가 있는 지역 사전 분석

② 현장 점검

🔹 육안조사 수행 (지반 침하, 균열, 변형 확인) 🔹 공동조사 수행 (지표투과레이더 등 활용) 🔹 필요 시 보조 장비(음향 탐지기 등) 활용

③ 분석 및 평가

🔹 점검 결과를 종합 분석하여 위험 요인 파악 🔹 침하 및 공동 발생이 의심될 경우 정밀 진단 실시 🔹 필요 시 응급 조치 또는 추가 조사 결정

④ 보고서 작성 및 보존

🔹 육안조사 결과 보고서: 5년 보관 🔹 공동조사 결과 보고서: 10년 보관 🔹 조사 결과에 따른 보수·보강 계획 수립

---

5. 보수·보강 조치

✅ 지반침하 위험이 있는 경우 즉시 보수·보강 실시 ✅ 보수 후 추가 계측 및 정밀 탐사 수행 가능 ✅ 필요 시 시설물 사용 제한 및 안전 강화 조치 시행



📌 안전점검 후 보수·보강 관련

「지하안전관리 업무지침」에 따르면, 육안조사 및 공동조사 후 보수·보강 조치가 필요한 경우 아래와 같은 절차를 따른다​.

1. 안전점검 결과 보수·보강이 필요한 경우

(1) 육안조사 결과 보수·보강 조치 기준

• 육안조사 결과 광범위한 균열, 지반침하 위험이 있다고 판단되는 경우
• 즉시 공동(空洞)조사 추가 수행 후 필요 시 보수·보강 실시

(2) 공동조사 결과 보수·보강 조치 기준

• 지표투과레이더탐사를 통해 공동(空洞)이 발견된 경우
• 보수·보강이 필요한 경우 위치정보 기록 후 적절한 공법 적용

2. 보수·보강 수행 절차

1. 위치 정보 기록 및 사후관리
   • 보수·보강 조치 전 공동(空洞)의 위치를 정확히 기록
   • 원활한 사후관리를 위해 데이터베이스화
2. 적절한 보수·보강 공법 선택
   • 위험도, 경제성, 현장 조건을 고려하여 공법 결정
   • 주입공법, 차수공법, 지반보강공법 등 적용 가능
3. 보수·보강 후 추가 점검 실시
   • 보수·보강 후 필요 시 계측, 실내시험, 지하물리탐사 수행하여 안정성 확인

3. 보수·보강 공법의 종류

공법적용 목적특징

주입 공법	공동(空洞) 충전	시멘트 밀크, 폴리우레탄 주입
차수 공법	지하수 유출 방지	벤토나이트, 고분자 재료 사용
지반보강 공법	지반 강도 증가	말뚝 설치, 고결화 공법 적용
되메우기 공법	기존 지반 복원	모래, 자갈 등을 사용하여 원래 상태로 복구

4. 법적 책임 및 추가 점검 의무

• 지하시설물 관리자는 안전점검 후 필요한 보수·보강 조치를 의무적으로 실시해야 함
• 시공자가 보수·보강을 성실히 수행하지 않아 지반침하가 발생할 경우, 법적 책임을 져야 함



📌 보수·보강 후에도 지반침하위험도 평가가 필요한 이유

1. 지반침하의 재발 가능성 평가

• 공동(空洞) 보수 후에도 지반 내부의 불안정한 요소(지반연약화, 지하수 유출 등)가 남아있을 가능성이 있음
• 시간이 지나면서 재침하 가능성이 있는지 평가가 필요

2. 보강 조치의 효과 검증

• 보수·보강이 적절하게 수행되었는지 확인하기 위해 추가적인 안정성 검토 필요
• 보강 이후에도 지반 응력 변화, 지하수 흐름 등이 지반침하를 유발할 가능성이 있음

3. 인접 지역에 대한 영향 평가

• 지반 보강을 했더라도, 인접 지역으로 지반침하 위험이 확산될 가능성
• 특히 대규모 개발 지역에서는 주변 지역까지 포함한 광역적인 위험 평가가 필요

4. 법적 규정 준수 및 책임성 확보

• 「지하안전관리에 관한 특별법」에 따라 중요한 지하시설물 및 지반침하 우려 지역에서는 추가적인 평가를 수행해야 하는 의무가 있음
• 추후 사고 발생 시 책임 소재를 명확히 하기 위해 공식적인 평가가 필요

5. 장기적인 모니터링 및 예방조치 마련

• 한 번의 보수·보강으로 끝나는 것이 아니라, 장기적인 안정성 확보를 위한 지속적인 모니터링이 필수
• 지반침하위험도 평가를 통해 추가적인 예방 조치(차수공법, 지반강화 등) 필요 여부를 판단

📌 결론

✅ 공동조사와 보수·보강을 했더라도, 지반침하 위험은 완전히 제거된 것이 아니라 지속적인 평가가 필요함
✅ 지반침하위험도 평가는 보강 후 지반이 안정적인지를 검증하고, 장기적인 위험 요소를 예측하기 위한 필수 절차

즉, **보수·보강이 ‘현재 상태를 개선하는 것’이라면,

지반침하위험도 평가는 ‘미래 위험을 예측하고 방지하는 것’**입니다.
