지반침하위험도 평가란 뭐지?

📌 지반침하위험도 평가는

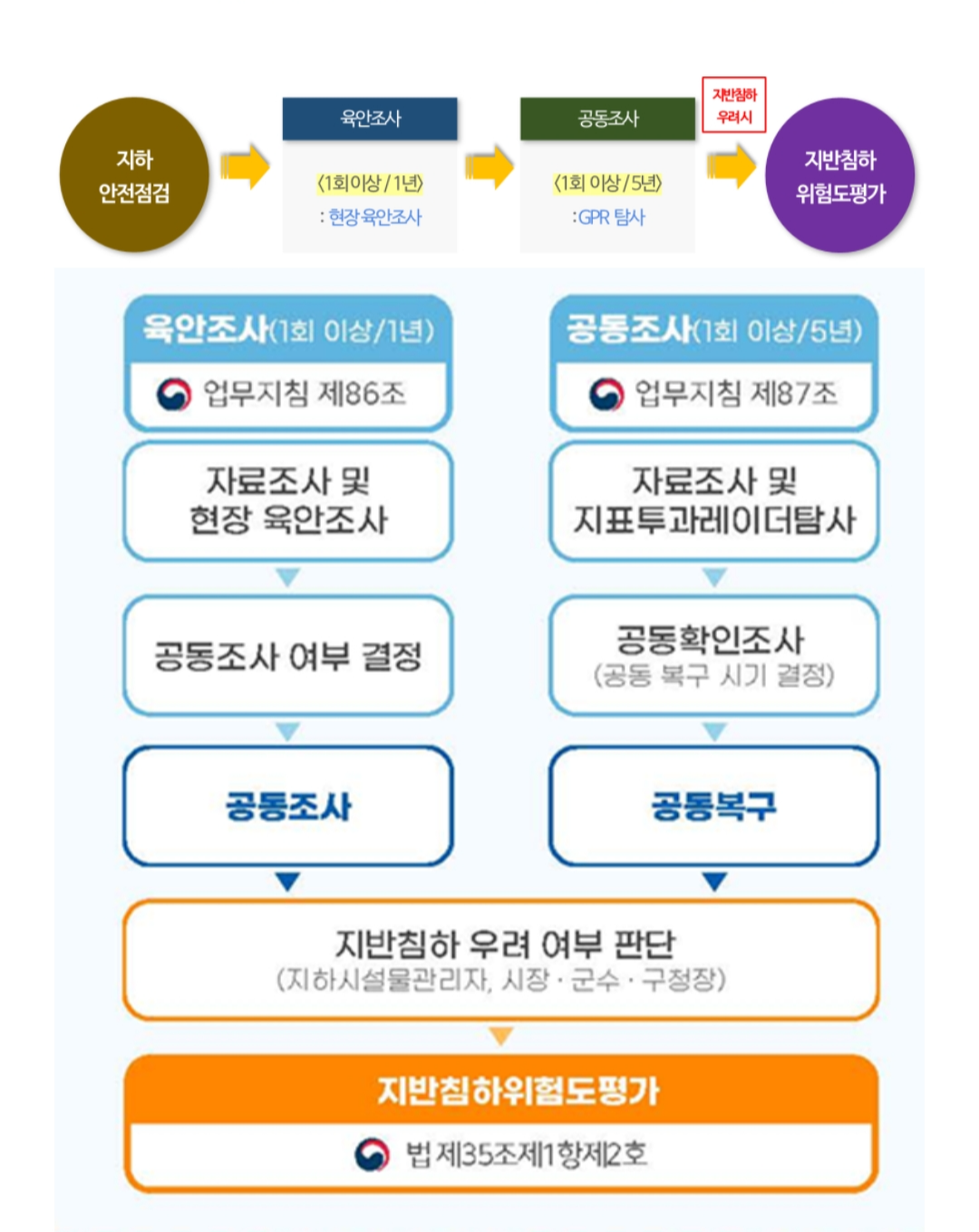

• 평가 시행 시기:
  • 긴급복구공사가 완료된 지역
  • 지하안전점검 결과 지반침하의 우려가 있는 경우 (해당경우)
  • 관할 기관(국토교통부, 지자체 등)의 지반침하위험도평가 실시명령을 받은 경우

📌 지반침하위험도평가 개요 및 절차 정리

「지하안전관리에 관한 특별법」 및 관련 법령에 따라 지반침하위험도평가는 지반침하 위험을 사전에 파악하고 예방하기 위해 시행됩니다.

---

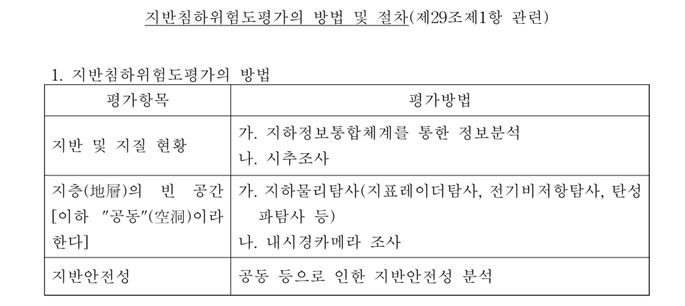

📌 평가 항목 및 방법

🔹 1. 지반 및 지질 현황 조사

✅ 지하정보통합체계를 통한 정보분석 → 기존 지하 데이터를 분석하여 지질 특성 파악
✅ 시추조사 → 시추기계를 사용하여 지반 내부 시료 채취 및 분석

🔹 2. 공동(空洞) 조사

✅ 지하물리탐사 (비파괴 조사)

• 지표레이더탐사(GPR) → 전자파 반사를 이용해 지하 구조 확인
• 전기비저항탐사 → 지반의 전기 저항값을 분석하여 공동 탐색
• 탄성파탐사 → 지반의 진동 특성을 이용해 내부 구조 확인


✅ 내시경카메라 조사

🔹 3. 지반안전성 분석

✅ 공동 발생 여부 분석 → 발견된 공동이 구조물의 안정성에 미치는 영향 평가
✅ 전문 해석 프로그램 활용 → 시뮬레이션을 통해 위험성 예측

---

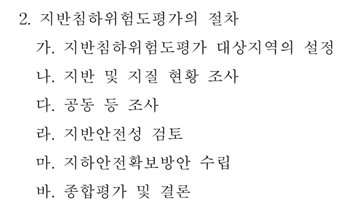

📌 지반침하위험도평가 방법 및  절차

🔹  지반침하위험도평가 방법

1️⃣ 대상지역 설정 → 평가가 필요한 지역 선정
2️⃣ 지반 및 지질 현황 조사 → 지질 특성 및 위험 요소 분석
3️⃣ 공동 등 조사 → 지하의 빈 공간 및 이상 징후 탐색
4️⃣ 지반안전성 검토 → 수집된 데이터 기반으로 안정성 평가
5️⃣ 지하안전확보방안 수립 → 위험 요소 대응 대책 마련
6️⃣ 종합평가 및 결론 → 조사 결과 종합 후 최종 평가



📌 지반 및 지질현황

🔹 1. 지하정보통합체계를 통한 정보분석

• 연구원이 컴퓨터 모니터를 보며 지질 데이터를 분석하고 있음
• 모니터 화면에는 지하 구조, 층서(地層) 정보, 공동(空洞) 위치 등이 표시됨
• 연구원은 **지하정보통합체계(GIS 기반 소프트웨어)**를 활용 중
• 주변에는 지도, 보고서, 지질 분석 도구가 놓여 있음

🔹 2. 시추조사 (Drilling Survey)

🛠 장면 설명:

• 야외 현장에서 **시추 기계(Drilling Rig)**가 땅을 뚫고 있음
• 기계 옆에는 작업자가 있으며, **보호 장구(헬멧, 조끼 등)**를 착용 중
• 시추된 토양 및 암석 코어 샘플이 채취되어 옆에서 검사 중
• 작업자는 코어 샘플을 관찰하며, 노트에 분석 내용을 기록

📌 지층의 빈공간(공동)

1️⃣ 지하물리탐사 (비파괴 조사)

(1) 지표레이더탐사(GPR) 📡 장면 설명:

• 기술자가 지표레이더(GPR) 장비를 밀면서 지면을 스캔하고 있음
• 장비에서 전자파가 방출되며, 반사파 데이터가 모니터에 표시됨
• 화면에는 지하층 구조, 공동(空洞), 배관 위치 등이 그래픽으로 표현

(2) 전기비저항탐사 ⚡ 장면 설명:

• 작업자가 전극(금속봉) 여러 개를 땅에 꽂아 전류를 주입
• 전류가 흐르면서 전기 저항값을 측정하고, 지반의 강도 및 공동 여부를 분석
• 노트북 화면에 지반 속도 및 저항값 그래프가 나타남

(3) 탄성파탐사 🔊 장면 설명:

• 작업자가 해머로 지면을 충격하거나 진동기(Shaker)를 가동
• 지하에서 반사되는 탄성파(진동 신호)를 센서로 측정
• 컴퓨터에 지반 구조 모델이 생성되며, 암반 균열이나 공동이 확인됨

2️⃣ 내시경카메라 조사 (Borescope Inspection)

📷 장면 설명:

• **작업자가 내시경카메라(길고 유연한 관 모양)**를 지하 배관이나 공동 내부에 삽입
• 모니터에는 배관 내부 상태, 균열, 부식 등 상세한 화면이 실시간으로 표시됨
• 작업자는 노트북에 사진을 저장하며, 손에 클립보드를 들고 있음

📌 지반안전성 (Ground Stability Analysis)

1️⃣ 공동(空洞) 등으로 인한 지반 안정성 분석

🏚 설명 이미지 내용:

• 횡단면(단면도) 형태의 그림
• 지하 공동(空洞)이 형성된 지점 표시
• 공동 위쪽에 균열이 발생한 건물 또는 도로가 위치

----------------------------------------------------------------------------------------------------------------------------------------
